CT機校驗測試模塊
產品名稱：CT機校驗測試模塊
產品編號：20250422-10
產品質保：12個月
產品簡介：CT機校驗測試模塊的核心組成與應用
一、核心校驗?zāi)K分類

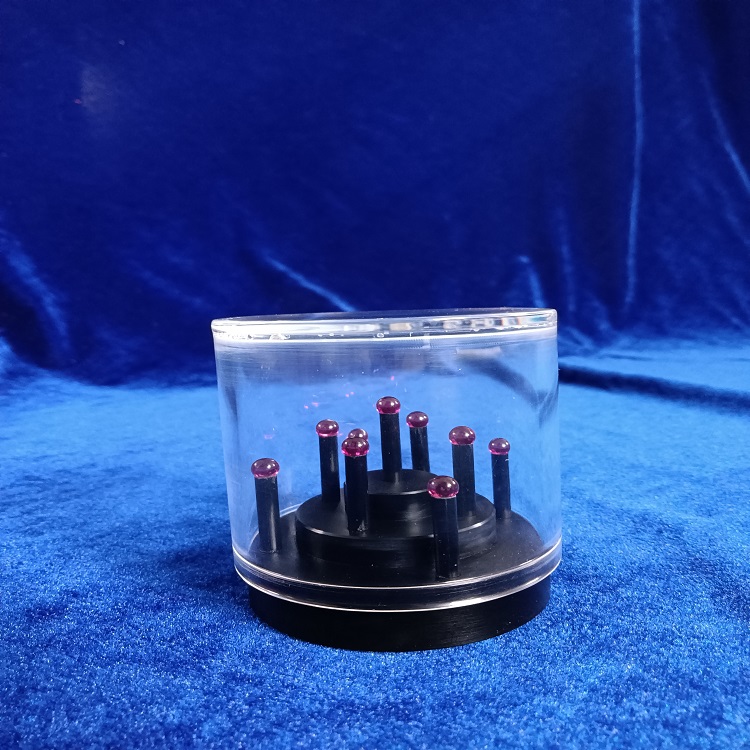

紅寶石球標準器?
結構參數?：由7顆直徑5mm的紅寶石球構成，圓度誤差＜0.25μm，密度穩定在3.95-4.05g/cm3，底座采用低熱膨脹鋁合金（厚度20mm），形成空間錯落的“森林”結構，任意兩球心距均可作為校準基準。
校準流程?：通過三坐標測量機標定球心距和直徑，再經工業CT掃描獲取亞像素級點云數據，結合比較小二乘算法計算測量不確定度（直徑擴展不確定度均值0.0035mm）。
森林球板?
按VDI/VDE 2630標準設計，支持3-2-1定位法或面-線-點定位，用于驗證CT系統的三維空間重建精度，識別旋轉臺移動、射線穿透深度等環節偏差。
多線對/圓孔測試卡?
空間分辨力校準模塊，覆蓋1.6-3.8Lp/mm范圍，通過識別線對或圓孔幾何特征評估CT系統的微米級細節捕捉能力。
密度分辨力模體?
含空氣間隙或不同衰減材料（如有機玻璃、金屬），用于檢測系統對低對比度差異的捕捉能力，確保微小缺陷（裂紋、氣孔）的可靠性。
噪比，兼容閉管X射線源與桌面型設備。
二、校準規范與標準
JJF 2043-2023標準?：涵蓋空間/密度分辨力、定位光標誤差、空氣比釋動能率等校準項目，適用于工業CT的及周期性校準。
三、典型應用場景
航空航天?：校準渦輪葉片型殼內部缺陷檢測，提升批量生產合格率。
精密制造?：驗證齒輪、電機軸等部件的幾何誤差，保障低空飛行器的安全性與精度。
科研與質控?：通過CT值模塊（如空氣、有機玻璃）驗證設備線性度，結合噪聲測試優化成像參數，確保檢測一致性。
廊坊玉雙儀器設備有限公司，竭誠為您服務，我司可以非標訂制符合客戶個性化要求的產品和設備。
是否可以非標訂制：可以按照客戶要求非標定制：CT機校驗測試模塊
產品編號：20250422-10
